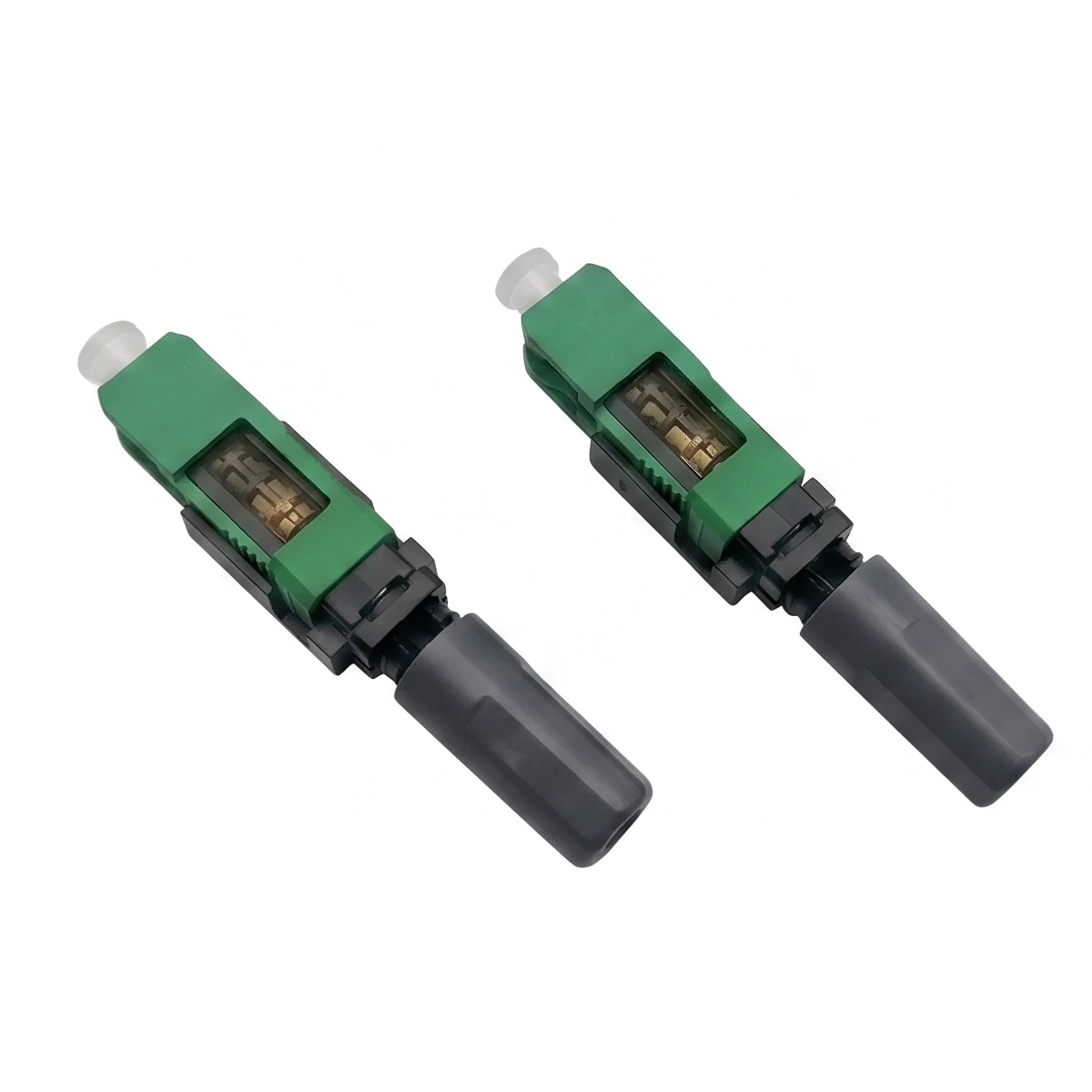

Visoko-zanesljiv priključek za montažo na terenu za FTTH in FTTA

TheG54 priključek za montažo na terenuje zasnovan za hitro, zanesljivo in-orodju prijazno zaključevanje kablov iz optičnih vlaken. Z odpravo potrebe po tovarniški pred-zaključki ali dragih strojih za fuzijsko spajanjepriključek za montažo na terenutehnikom omogoča doseganje optičnih zaključkov z nizkimi-izgubami v nekaj minutah neposredno na koncih terminalov FTTH, omaricah z opremo in oddaljenih radijskih enotah FTTA.

Zakaj izbrati konektor za montažo na terenu namesto tradicionalnega spajanja?

Funkcija / metrika	G54 priključek za montažo na terenu	Tradicionalno fuzijsko spajanje	Tovarniško vnaprej-zaključen kabel
Hitrost prekinitve	< 2mins(Moč ni potrebna)	5- 10 min + nastavitev spajalnika	Takoj (Plug & Play)
Prilagodljivost uvajanja	visoko(Kabel odrežite na natančno dolžino na mestu)	visoko	Nizka (fiksne tovarniške dolžine)
Potrebno orodje	Osnovna ročna orodja(Striper, Sekač, Robčki)	Zelo visoka (zahteva fuzijski spajalnik)	Noben
Tipična vstavljena izguba	Manjši ali enak 0,20 dB	≈0.02- 0.10 dB	≈ 0,20 dB
Primarne aplikacije	Spustni kabel FTTH, popravilo FTTA RRU	Spajanje jedra trank in hrbtenice	Standardno notranje krpanje

Optični in mehanski parametri

Dolžina	51,4 mm ± 1 mm
Objemke	SM/UPC / SM/APC
Notranji premer obročev	125µm
Premer kabla	Okrogel kabel: 0,9 mm, 1,6 mm, 2,0 mm, 3,0 mm
Vstavljena izguba	Tipično manj kot ali enako 0,20 dB, AVG manj kot ali enako 0,3 dB, MAX manj kot ali enako 0,5 dB
Povratna izguba	UPC ≥50dB / APC typical ≥65dB, minimum >60 dB
Poljski kot	Konveksno-kotno, 8 stopinj ± 0,2 stopinje
Časi parjenja	1000-krat ± 0,1 dB
Mehanska vzdržljivost (1000-krat)	IL Manjši ali enak 0,1 dB
Delovna temperatura	-20 stopinj ~ +75 stopinj
Temperatura shranjevanja	-40 stopinj ~ +85 stopinj
Spletna natezna trdnost (20N)	IL Manjši ali enak 0,2 dB
Preizkus-odstopa	Višina 4 m, enkrat na smer (3-krat skupaj) - IL Manj ali enako 0,1 dB
Preizkus udarca	IL Manjši ali enak 0,1 dB
Preskus vibracij	IL Manjši ali enak 0,1 dB

Zahteva glede okoljske učinkovitosti

Postavka	Pogoj	IL var. (dB)	RL var. (dB)	Videz
Visoka temp	110 stopinj, 200H	Manjše ali enako 0,5	Manjše ali enako 5	Brez mehanskih poškodb, kot so deformacije, razpoke ali tesno stanje
nizka temp	-40 stopinj, 200H	Manjše ali enako 0,5	Manjše ali enako 5
Temp Kolesarjenje	-20~70 stopinj, 3,5H/cikel, 100 ciklov	Manjše ali enako 0,2	Manjše ali enako 5
HAST	60 stopinj, 95% RH, 200H	Manjše ali enako 0,2	Manjše ali enako 5
Potopitev	25 stopinj, 200H	Manjše ali enako 0,5	Manjše ali enako 5
Solna meglica	5 % NaCl, 6,5	Manjše ali enako 0,5	Manjše ali enako 5
Natezna	3 mm / 2 mm / 1,6 mm kabel (3 kg)	Manjše ali enako 0,2	Manjše ali enako 5
	250 µm in 900 µm vlakna (0,75 kg)	Manjše ali enako 0,3	Manjše ali enako 5
Test vlečenja kabla	1,6 mm kabel – 40N	Manjše ali enako 0,2	Manjše ali enako 5
	2,0 mm kabel – 80N	Manjše ali enako 0,2	Manjše ali enako 5
